La serie UPS TPH IGBT rappresenta l’ultima generazione di UPS nei sistemi trifase di grossa potenza con trasformatore (VFI-SS-111). Alta affidabilità, bassi costi di operativitàed eccellenti prestazioni elettriche sono soloalcune delle performance di questa innovativasoluzione per UPS. Per tecnologia, prestazioni(funzione Eco Mode selezionabile da pannello),LCD display per allarmi, misure e storicoeventi, n.2 interfaccia di serie, RS232 e portaa contatti, la serie TPH IGBT è la perfettasoluzione per l’alimentazione di tutti idispositivi elettronici sensibili ed i dispositiviper la sicurezza quali gli elettromedicali, datacenter e telecomunicazioni, processi industrialie sistemi di alimentazione centralizzata comeprevisto dalla norma EN 50171. Tutti gli UPSdella serie TPH IGBT possono montare iprincipali sistemi di interfaccia di comunicazione quali porta a contatti accessoria, seconda RS232, RS485, USB
UPS TRIFASE 100 – 800KVA CON TRASFORMATORE, SERIE TPH IGBT

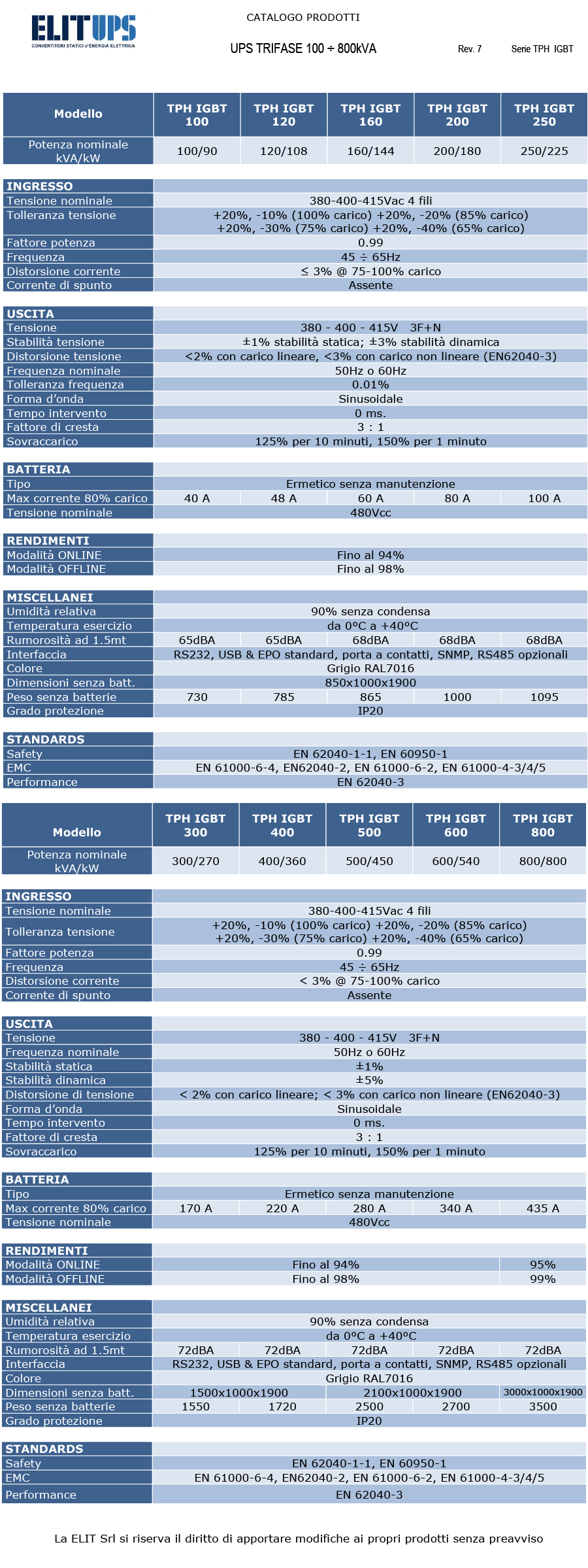

Descrizione
- Fattore potenza ingresso 0.99 a pienocarico.
- Fattore potenza uscita 0.9.
- Distorsione armonica ingresso THiD ≤ 3%.
- Rendimento fino al 98% modalità OFF LINE.
- Parallelabilità fino ad 8 unità (opzionale).
- Configurazioni parallelo con by-passcentralizzato.
- Inverter a IGBT con trasformatore di serie.
- Tensione sinusoidale, filtrata stabilizzata.
- Ampia tolleranza sulla tensione di ingressosenza intervento da batteria.
- Tempo di intervento zero.
- Capacità di sovraccarico elevata.
- Compensazione automatica della tensionetampone in funzione della temperatura(opzionale).
- LCD display per misure, parametri sistemae storico eventi.
- Protezione back feed protection controritorni di energia.
- Protezione batteria da scarica completa.
- Cold start, partenza sistema da batteriaopzionale.
- Trasformatore isolamento linea di soccorsoopzionale.
- Modalità funzionamento ONLINE/OFFLINE.
- RS 232 e porta a contatti base standard,USB, RS485 e SNMP opzionali.
- Pannello remoto a LCD opzionale.
- Funzione stabilizzatore.
- Funziona convertitore di frequenza.
- Emergency Power Off.

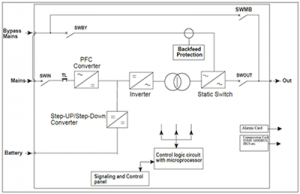

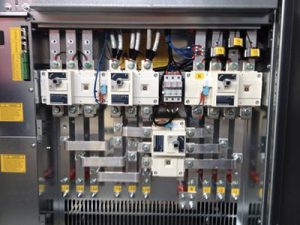

In condizioni di alimentazione elettrica normale, il carico è alimentato direttamente dall’Inverter mentre il raddrizzatore fornisce la potenza necessaria all’Inverter e alla carica delle batterie.
Qualora si verifichi sulla rete di alimentazione una delle seguenti condizioni: interruzione della tensione, mancanza di una fase, tensione fuori tolleranza, la batteria provvede a fornire l’energia necessaria all’Inverter per alimentare il carico senza soluzione di continuità. Una volta ripristinate le normali condizioni di funzionamento, il raddrizzatore carica la batteria e nel contempo alimenta il carico attraverso l’Inverter.
Qualora si verifichi una delle seguenti condizioni:
sovraccarico, tensione uscita Inverter fuori tolleranza, tensione ingresso Inverter fuori tolleranza, guasto Inverter, sovratemperatura, il carico viene trasferito automaticamente, senza soluzione di continuità, sulla rete di soccorso. Quando vengono ripristinate le normali condizioni di funzionamento, il carico è ritrasferito automaticamente sull’Inverter.

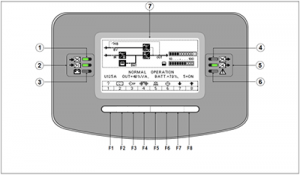

Il pannello di controllo si divide in tre parti:
- Display LCD (PMD);
- Indicatori a LEDs;
- Tastiera.
- LED bypass ingresso
- LED linea ingresso
- LED batteria
- LED uscita bypass
- LED uscita
- LED allarme
- LCD grafico
- F1- Tastiera
Display LCD (PMD)
L’LCD display a cristalli liquidi semplifica la comunicazione con l’UPS e provvede, monitorandolo, a fornire le necessarie informazioni dell’UPS stesso. Il menù guida dell’LCD permette di avere accesso alle seguenti informazioni:
- Registro degli eventi;
- Monitorare le misure di ingresso eduscita di: Tensione, corrente, frequenzae potenza;
- Autonomia batterie;
- Accendere e/o spegnere l’UPS;
- Selezione modalità ON LINE – OFF LINE;
- Diagnostica (Service mode);
- Selezione funzioni e test automatici.
Indicatori LEDs
Il diagramma dei LEDs serve ad indicare lo stato generale dell’UPS. I LEDs-indicatori permettono di avere un’indicazione visiva del flusso della potenza per alimentare il carico (da rete, da batterie, da linea di by-pass …). In caso di anomalia, il relativo LED, cambierà il colore da verde (normale) a rosso (allarme).
Tastiera
Attraverso la tastiera è possibile, selezionando il relativo menù, variare la modalità di funzionamento dell’UPS, tarare, accendere e/o spegnere l’UPS, avere informazioni circa i valori di tensione, corrente, potenza …
La serie TPH IGBT 100 ÷ 800kVA è dotata di serie di tre interfaccia di comunicazione standard:
- Interfaccia RS 232
- Porta USB service
- Emergency Power Off (EPO)
Interfaccia seriale RS232
L’interfaccia seriale è una porta RS232 intelligente che può collegare l’UPS al computer. Il collegamento avviene attraverso un connettore standard D-Type, 9-pin, femmina. Tramite il software opzionale possono essere monitorati in continuazione valori di misura, allarmi e stati operativi dell’UPS.
Interfaccia seriale RS485
L’interfaccia RS485 permette la configurazione di reti locali a basso costo e comunicazioni multipunto tramite il protocollo ModBus/JBus.

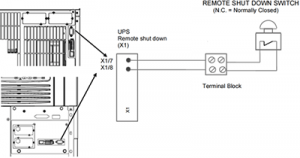

Emergency Power Off
L’Emergency Power Off (EPO) deve usare un contatto Normalmente Chiuso, il quale se aperto avvia la sequenza di spegnimento del carico.
Per poter rimuovere, eseguire manutenzione o verificare il funzionamento dell’Emergency Power Off senza creare malfunzionamenti all’apparato viene raccomandato di inserire un connettore tra l’UPS e l’interruttore di emergenza.
- Usare un cavo bipolare con una sezione minima di 0,5mm2 e una lunghezza massima di 100 m.
- Collegare il cavo come descritto in figura.
SNMP per il monitoraggio e l’integrazione nel sistema di controllo di rete. L’interfaccia SNMP, Simple Network Management Protocol, è un protocollo universale standardizzato di comunicazione; utilizzato per monitorare qualsiasi apparato della rete con un semplice linguaggio di controllo.
Porta a contatti
In opzione è disponibile porta a contatti puliti per remotizzazione allarmi e stato UPS.

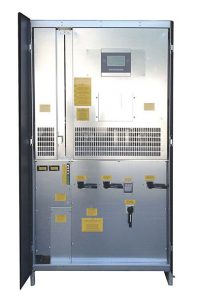

Questa funzionalità, permette agli UPS il funzionamento in ridondanza, quando la potenza necessaria è inferiore alla potenza nominale del singolo gruppo (n+1), ed il funzionamento in potenza (2n) quando per spunti o maggior potenza necessaria, si ecceda la potenza del singolo UPS.
