Le apparecchiature della serie STS sono dei sistemi statici di trasferimento automatico trifase in grado di commutare automaticamente o manualmente fra due sorgenti di alimentazione in corrente alternata garantendo tempi di trasferimento inferiori ad ¼ di periodo.
L’inserimento dei commutatori statici STS in un sistema di distribuzione di energia fornisce una protezione sicura contro perturbazioni delle sorgenti di alimentazione imputabile a possibili discontinuità delle sorgenti stesse od a malfunzionamenti della linea di distribuzione dovuti a fenomeni ambientali od errori umani.
COMMUTATORI STATICI TRIFASE, SERIE STS
Descrizione

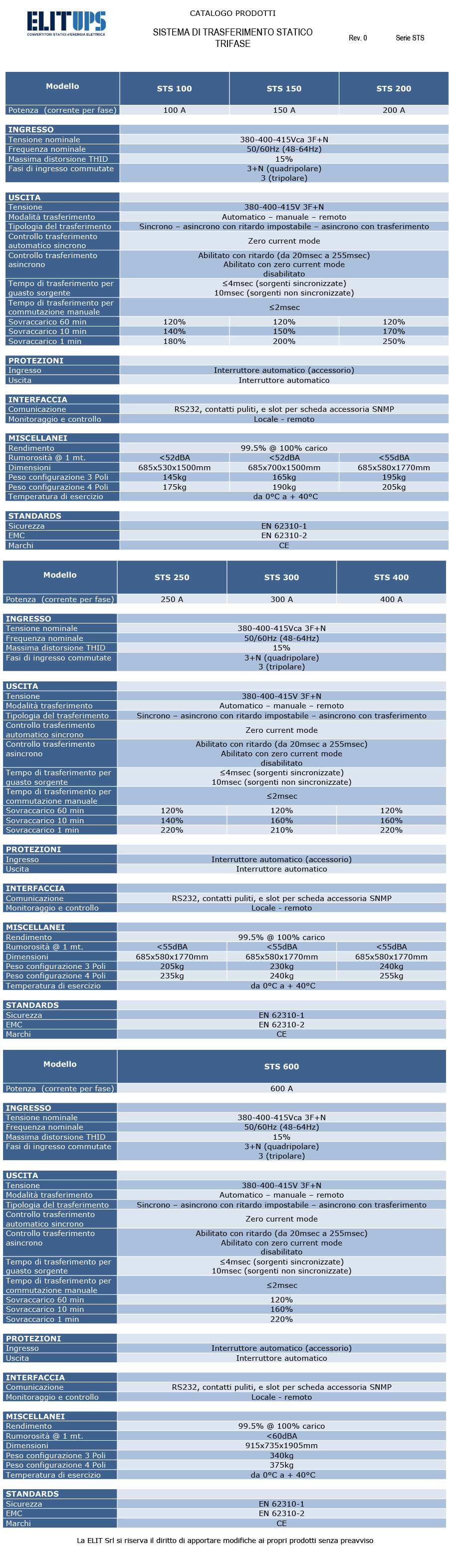

La serie STS è disponibile nei modelli 100‐150‐200‐250-300-400A sia nella versione tripolare che quadripolare (commutazione delle tre fasi e del neutro).
E’ una soluzione semplice ed efficace per gestire la ridondanza fornita da due fonti di alimentazione indipendenti, sorgenti sincrone od asincrone, consentendo il trasferimento automatico o manuale dei carichi senza interrompere l’alimentazione al carico.
Una delle due fonti può essere designata come fonte di energia primaria, mentre l’altra diventa la fonte alternativa. In caso di guasto, il trasferimento da una sorgente all’altra è automatico e istantaneo. l’STS fornisce la possibilità di settare i valori delle sorgenti affinché il trasferimento venga fatto in determinate condizioni di tensione o frequenza impostati via software. Il sistema monitora costantemente le 2 fonti di alimentazione; ogni volta che la linea che alimenta il carico esce dal range di tolleranza corretto (definibile dall’utente), il carico viene trasferito automaticamente sulla fonte di alimentazione alternativa (secondaria). Il ritorno alla fonte preferita è automatico quando la tensione ritorna all’interno del campo di tolleranza. Per fornire un livello massimo di protezione per le apparecchiature collegate, entrambe le fonti di alimentazione devono essere UPS di tipo online.
Il modulo STS può anche essere fornito da un UPS e un altro tipo di sorgente, oppure da due fonti non UPS che forniscono un’uscita sinusoidale.
L’uso del sistema di trasferimento serie STS fornisce quindi una protezione sicura contro potenziali interferenze nella fonte che alimenta il carico o anche in eventuali interruzioni di corrente che possono verificarsi.
- Logica di controllo gestita a microprocessore.
- Circuiti di alimentazione ridondanti.
- Protezione per cortocircuiti di uscita.
- Protezione per energia negativa.
- Ventilazione ridondante.
- Funzionamento intuitivo con display LCD.

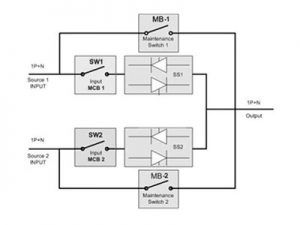

- Bypass di manutenzione e sezionatore di uscita per isolamento completo in caso di manutenzione.
Il pannello frontale fornisce tutti i maggiori parametri e lo stato di funzionamento dell’STS, che include una completa diagnostica ed un semplice interfaccia per l’utente.
I messaggi sul display LCD retro illuminato sono disponibili in lingua italiana ed inglese.
Il display grafico ed il diagramma di flusso a LED consentono di avere sempre in primo piano una panoramica sullo stato dell’STS.
Direttamente dal pannello di controllo l’utente può accendere o spegnere l’STS, consultare le misure elettriche delle sorgenti di alimentazione, della uscita ed eseguire le principali impostazioni di macchina.
Il pannello frontale consente l’accesso alle seguenti porte di comunicazione:

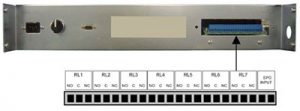

Porta a contatti puliti
È disponibile una scheda di comunicazione a relè a 7 contatti puliti (di cui 4 programmabili) con contatti NC e NO.
Porta seriale RS232
Il collegamento Rs232 viene effettuato tramite un connettore DB9 posto sul pannello frontale. Per la connessione tra STS e PC tramite RS232 è necessario utilizzare il cavo in dotazione con lunghezza massima di 3 metri.

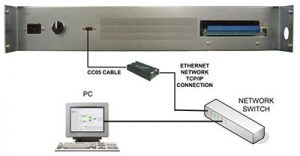

Scheda di rete SNMP
L’opzione SNMP consente di visualizzare lo stato dell’STS tramite una rappresentazione grafica dello stato dei vari sezionatori e dell’erogazione del carico effettuata da Sorgente 1 o Sorgente 2. Sempre sulla stessa schermata sono riportate le misure della tensione e frequenza delle due sorgenti.
