INVERTER SINUSOIDALE 110VCC CON TRASFORMATORE

Gli inverter serie ELIT INV 110, ad IGBT modulati in PWM alimentano un trasformatore di isolamento fornendo una tensione di uscita a onda sinusoidale e stabilizzata.
Tutte le apparecchiature si distinguono per l’impiego di componenti tecnologicamente avanzati, per l’eccellente affidabilità, e per la semplice mantenibilità.
Queste apparecchiature sono studiate per l’impiego:

  • Automazione.
  • Impianti industriali e petrolchimici.
  • Telecomunicazioni.
  • Settore Ferroviario.
  • Aeronautica civile e militare.
  • Navale civile e militare.
Categorie: ,

Descrizione

L’Inverter ELIT INV 110 trasforma la tensione continua in una tensione alternata sinusoidale stabilizzata. La tecnica di modulazione impiegata è del tipo PWM.
La frequenza di commutazione è ottimizzata per ottenere un ridotto contenuto armonico in uscita, una rapida risposta alle variazioni di carico e basse perdite di commutazione.
Nella versione con linea di soccorso, a richiesta, è possibile fornire l’inverter con prioritaria la linea di alimentazione AC ed intervento della alimentazione DC in caso di mancanza della rete.

Le parti principali che costituiscono l’Inverter ELIT INV 110 sono:

  • Filtro ingresso.
  • Unità di conversione a IGBT (Inverter).
  • Filtro uscita.
  • Trasformatore isolamento uscita.
  • Commutatore statico opzionale.
  • By-pass manuale opzionale.
  • Trasformatore di isolamento su linea disoccorso opzionale.
  • Kit parallelo opzionale.

COMPOSIZIONE INVERTER ELIT INV 110

  1. Configurazione a ponte di Greatz conregolazione PWM.
  2. Limitazione corrente uscita.
  3. Sensore tensione uscita minima – massima.
  4. Sensori di temperatura dei radiatori.
  5. Sensore tensione correntecontinua (minima di aggancio, minima di sgancio).
  6. Possibilità di funzionamento in cortocircuito.

BYPASS STATICO DI SOCCORSO (OPZIONALE)
Esso trasferisce il carico dall’Inverter sulla rete di soccorso in caso di sovraccarico o guasto dell’Inverter.
Il bypass è disponibile in tre configurazioni con diversi tempi di intervento:

  • Soluzione contattore, con un tempo ditrasferimento di circa 100msec.
  • Soluzione contattore statico, con un tempodi intervento di circa 50msec.
  • Soluzione commutatore statico, con tempodi intervento nullo.

In quest’ultima configurazione, il trasferimento avviene automaticamente e senza soluzione di continuità.

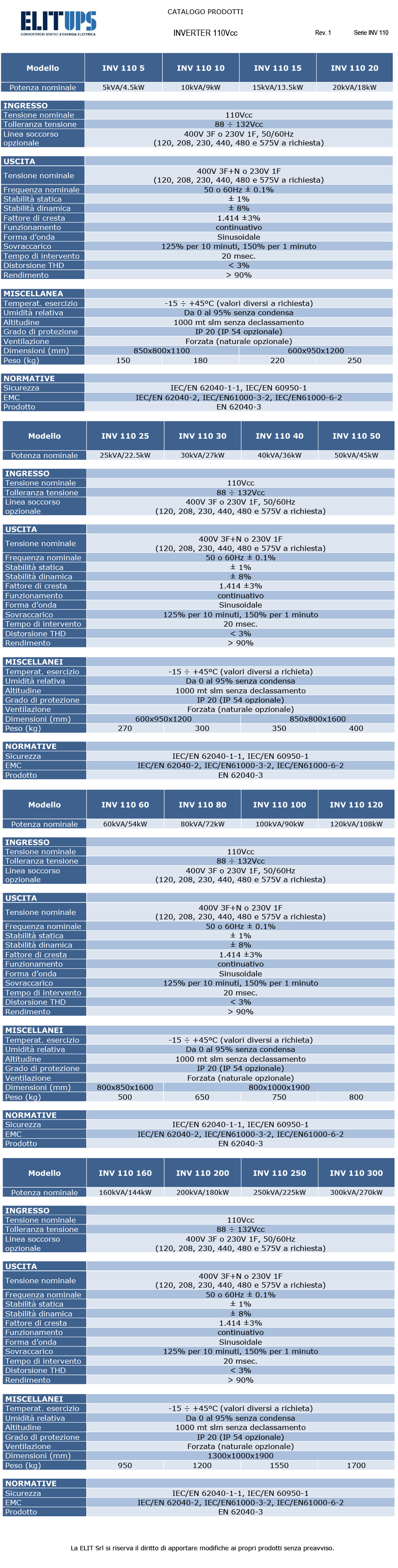

Caratteristiche

    1. Sensore minima – massima tensione ingresso rete soccorso.
    2. Sensore frequenza rete soccorso con clock al quarzo.
    3. Possibilità di trasferimento rete – inverter e viceversa automatica o manuale.
    4. Inibizione trasferimento rete – inverter dopo 5-6 tentativi.
    5. Sensore temperatura interna all’apparato.

Nel caso in cui si superino i limiti, il carico viene trasferito sotto rete di soccorso e l’Inverter disinserito. Quando saranno ripristinate le condizioni normali, l’Inverter sarà nuovamente inserito.

Display a cristalli liquidi retroilluminato. La visualizzazione è suddivisa in quattro menù, accessibili con i relativi tasti di funzione.
Le principali misure sono:
tensione uscita (fase-fase, fase-neutro e neutro-terra) – corrente uscita – corrente di neutro – potenza (attiva, reattiva ed apparente di fase e totali) – contatore di energia attiva, reattiva, apparente (parziale e totale con funzione di tariffazione programmabile) – Cosphi di fase e totale -frequenza – distorsione armonica totale (THD) delle tensioni e delle correnti – spettro armonico – funzione di valore max. (HIGH) e valore min. (LOW) per il rilevamento e la memorizzazione dei valori istantanei di tensione, corrente, potenze, P.F., Cos. e frequenza – funzione di averaging – valori di picco (max demand) di potenza e corrente direzione del flusso delle potenze armoniche – contaore (totale e parziale, programmabili).
Testi in 5 lingue (italiano, inglese, francese, spagnolo e portoghese).
Accuratezze misure per secondo IEC/EN 50470- 3 (MID Classe B).

Le apparecchiature sono provviste di porta a contatti per la remotizzazione dei seguenti segnali:

  • Inverter in allarme.
  • Inverter in funzione.
  • Comando remoto ON/OFF opzionale.

Moduli opzionali per trasmissione segnali di misura:

  • Comunicazione RS485.li>
  • Comunicazione RS232.
  • Comunicazione Profibus-DP.
  • Comunicazione Ethernet.
  • Uscita impulsi.
  • Uscita analogica.
  • Allarmi.

Utilizzando gli assiemi impiegati nelle apparecchiature di serie, e quindi di provata funzionalità, si realizzano apparecchiature su specifica Cliente

  • Valore tensione ingresso fisso o variabile;
  • Valore tensione uscita fisso o variabile;
  • Grado di protezione da esterno;
  • Estensione temperature di funzionamento da -40°C a +50°C;
  • Kit per funzionamento in parallelo;
  • Armadio parallelo completo di organi di sistema;
  • Regolazione tensione (con potenziometro);
  • Regolazione frequenza (con potenziometro);
  • Armadio di distribuzione;
  • Compensatore caduta di tensione in armadio;
  • Versione mobile;
  • Versione sotto pensilina.
